LES BAROMETRES



Il existe plusieurs baromètres. Nous allons vous en présenter quelques-uns :

-Le Baromètre à mercure:

Un tube en verre, rempli de mercure est renversé dans un récipient qui en contient également.
La colonne de mercure dans le tube descend et se stabilise grâce à la pression du moment.
La pression atmosphérique agissant sur le mercure de la cuvette fait varier la hauteur de la colonne dans le tube.
Plus la pression augmente, plus le mercure monte dans le tube.
Plus la pression diminue, plus le niveau descend.
Au niveau de la mer, la pression normale correspond à une hauteur de 760 mm de mercure (Hg).
La mesure de  la hauteur de la colonne de mercure dans le tube nous donne la pression atmosphérique du moment.

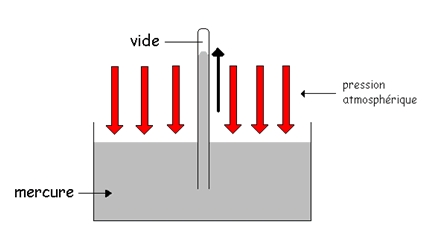

Baromètre à Mercure et son principe de fonctionnement


-Le Barographe ou baromètre enregistreur:

Quand la pression augmente, elle exerce une force sur la cloche à vide, le mécanisme enclenche la plume qui dessine sur le tambour une courbe.
Le tambour fonctionne avec une minuterie qui fait un tour en une semaine.
La courbe est dessinée sur un papier millimétrique.
Le papier dispose de deux axes : verticalement il y a l’a axe des horaires et des jours, Horizontalement il y a l’axe des pressions.











Le mécanisme du baromètre enclenche             Le stylet dessine une courbe sur le tambour
        le stylet.                                                     qui tourne en une semaine.

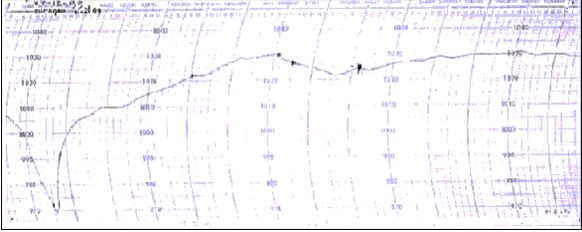

Ci-dessous une représentation d’une chute de pression : à gauche la courbe est basse cela signifie qu’il y avait une dépression. Vous pouvez constater qu’en peu de temps les pressions peuvent chuter.



-Le baromètre électronique:

Comme tous les baromètres il mesure la pression. Ce qu'il a en plus : c’est un calculateur qui permet de prévoir le temps en fonction de la pression. Son affichage est digital.

Baromètre électronique

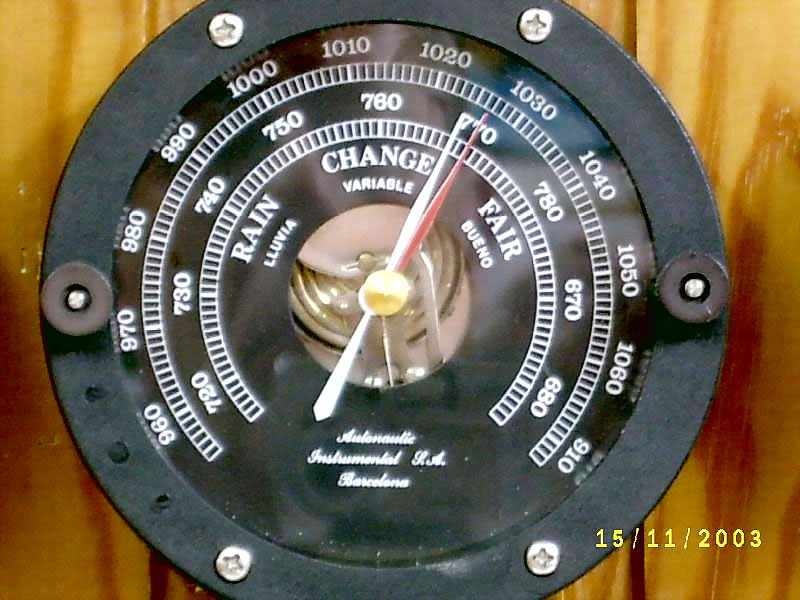

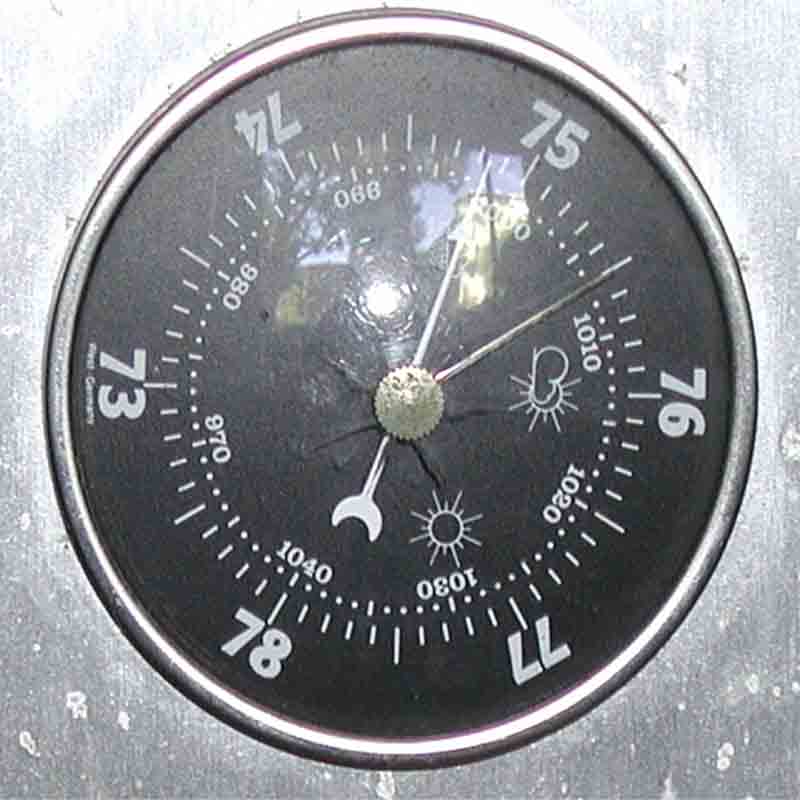

-Le baromètre anéroïde:
Le baromètre anéroïde est le plus connu. Ce baromètre fonctionne quand l’air exerce une force pressante sur le boîtier et fait qu’une aiguille pivote.




 Baromètre anéroïde
